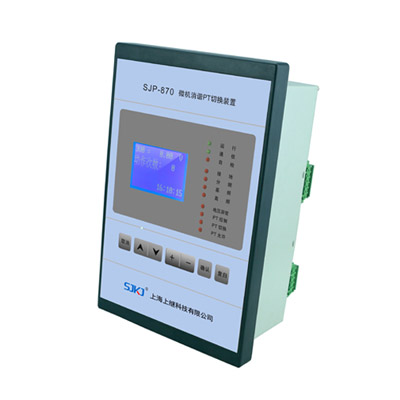

SJP-870微機綜合保護裝置(消諧+PT)

微機保護裝置

立即詢價

分享到：

1概述

消諧裝置是集消詣、PT控制、保護、測量和道訊等多功能于一一體的高科技產品。適用于3- 66KV的電力系統抑制鐵磁詣?wù)襁^(guò)電壓,保護高壓熔絲、電壓互感器免遭損壞的***的自動保護裝置。

1.1.主要功能

消諧功能:具有消除電網中的1/3次分頻、1/2次分頻、基頻和3次高頻諧振的功能;P T控制: PT控制和PT切換并列功能。

測量功能: Uab,Ubc,Uca,Ua,Ub,Uc. 3U0.頻率;

通訊功能:采用RS485總線方式, MODBUS道訊協議;

保護功能;PT斷線,過電壓,低電壓,零序接地,零序過壓。

1.2.主要技術特點

采用3 2位嵌入式ARM Cortex-M3 CPU處現器,運算速度快,內部資源豐富簡化硬件電路設計,增強抗干擾能力,提高裝置安全性和穩定性;

消諧動作頻率范圍(Hz) : 1/3次分須:15~18; 1/2次分頻:23~27 ;某頻: 48--52; 3次高頻: 145~ 162;測量精度;誤差< 0.1Hz。

消諧動作電壓(V) : 3次高頻、基煩; 150士5; 1/2次分頻、1/3 分須: 30士5;接地: 30士5 ;過電壓; 120士5。

重復消諧功能:即諧振波被阻尼消除后,若再次被激發產生,裝置能再次起動子以消除。重復消諧間隔時間為4秒。

人機接口;采用帶高亮度背光的128X64液晶顯示器,菜單化設計，中文菜單顯示。10個高亮度LED指示燈; 6個操作按鍵,用于操作菜單和當?shù)貐?shù)沒置功能; 1個信號復歸按鍵,專用于本地復日故障和告警信號。

記錄容量:查看最后的諧振數據和接地?cái)?shù)據各300次。累計諧振、接地總次數各999次。

抗干擾能力強:不受電網操作過電壓、當電過電壓和各次請波過電壓的干擾影響。設有完善的自檢功能;能及時發現自身缺陷并發出告警信號。

裝置內阻具有開關特性:正常運行期間及在各種非鐵磁諧振過電壓作用下,晶閘管SCR截止,裝置呈高阻狀態,約數百KQ ;裝置啟動消諧期間,可控磚全導通(導通角接近180度) , 星低阻態,約數mQ ~數拾m2。

裝置自檢:具有完善的自檢能力,發現裝置工作異常將自動發出白檢信號，自檢的項目包括:設備參數、保護定值、開入開出電源、A/D通道、RAM、FNRAM、繼電器線圈等。
