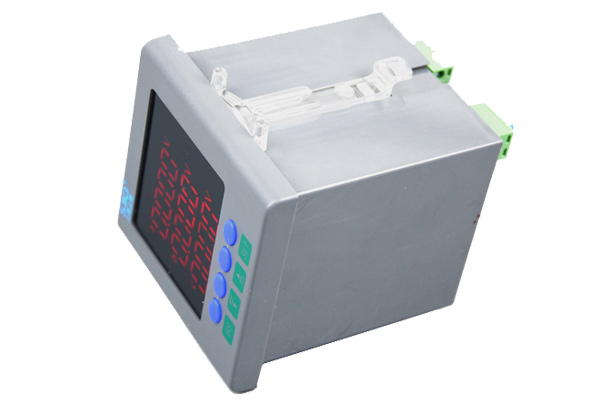

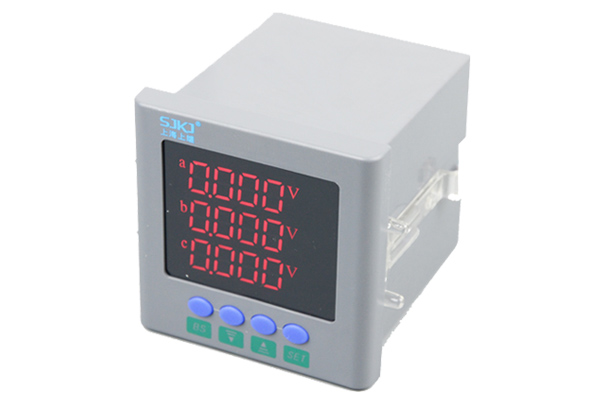

1.多功能電力儀表基本工作原理?
多功能電力儀表依據其工作模式可分為兩大類:一類先相乘后數字化;另一類為先數字化、后相乘。第一
類它是采用電工技術將輸入的多電壓和負荷電流信號先相乘后數字化 ,測得電功率,然后進行時間積分,定
量處理,經電壓頻率變換得到與消耗電能成比例的脈沖串輸出。對其脈沖量進行分頻后,直接驅動與機械計
度器連接的步進電機,通過計度器指示單費率的電能。如果將電路輸出的脈沖送到門陣列邏輯電路進行組
合,再借助端子1、端子2在數據存儲器軟件支持下,接受費率轉換信息,來分別驅動峰、平、各計度器,就
可實現多費率計費。并同時輸出各時段的發光二極管(LED),通常它還設有一個竊電指示LED,當出現反向用
電和不道德的竊電時,它即發光提示告警,并予以保持,直到解除。為便于快速校驗電能表,面板上還設有
一個紅色發光管,以脈沖/kW·h的方式輸出脈沖,這要視不同廠家和型號。這個脈沖/kW·h輸出參數略有不
同,單相電子電能表用以取得負荷電流信號的錳銅分流器,其數值僅為數十微歐。因此它對使用短路電流回
路的違法竊電行為,反應不敏感,作用不大,儀表仍能如數記錄,僅僅是誤差增大一些,多功能電力儀表采
用這種由電流比率模擬乘法器完 成數字化的電路。其主要缺點是模擬電多功能電力儀表路環節較多,電路結
構復雜,受溫度影響較大,穩定性稍差,已逐步轉向采用先數字化,后相乘的第二種模式。
第二類多功能電力儀表采用的是電子技術,使用16位ADC,首先把模擬輸入的電壓和電流信號轉換為數
字信 號,經兩個數字乘法器進行乘法運算后,產生負載消耗的瞬時功率信號。這個瞬時功率信號經數字低通
濾波器,濾除瞬時功率中的交流分量,余下的直流分量即為負載消耗的瞬時有功功率。采用這種單芯片的單
相電子電能表,從芯片的F1端輸出的脈沖頻率與這個瞬時有功功率成正比。反映這個有功功率的低脈沖信
號,被芯片外的計數器或微控制器累加計數后完成對電能的計量。由于這個信號處理電路,全部采用數字信
號處理技術,在一塊芯片內完成所有運算。因此能適應極其惡劣的環境,并保護它的良好特性和測量精度,
組成高可靠性、穩定性、寬量程的單相電子電能表。其它如在防竊電、反向電能檢測、多費率、預付費等方
面的工作原理和第一類單相電子電能表基本相同,這里不再論述。
2.多功能電力儀表主要功能和特點
多功能電力儀表從目前主要型號所用的芯片來看,它們具有以下功能和特點:
(1)具有測量精度高、可靠性好,受溫度、頻率、安裝位置影響小等。
(2)適應過載電流范圍寬,可從100%至600%額定電流負荷。
(3)具有防竊電、短接、反接的指示告警顯示。
(4)電磁兼容性好,多功能電力儀表適應電壓范圍廣,可在額定電壓值±30%的范圍內正常使用。
(5)使用壽命可達15年以上,周檢時間按出廠指標達10年。
(6)自身功耗少,僅0.7~0.8W,無潛動現象發生。
(7)調整校驗簡單,通過誤差調整按鍵,可快速精密的調好儀表,勞動生產率高,兩人每 小時可調校100塊以
上的電能表。
(8)易于擴展多用途,如帶過壓、擴功率、漏電保護、預付費、多費率、脈沖輸出、遠方 抄表等功能。
